Símbolos de diagramas de flujo

Obtenga símbolos de diagramas de flujo fáciles de usar

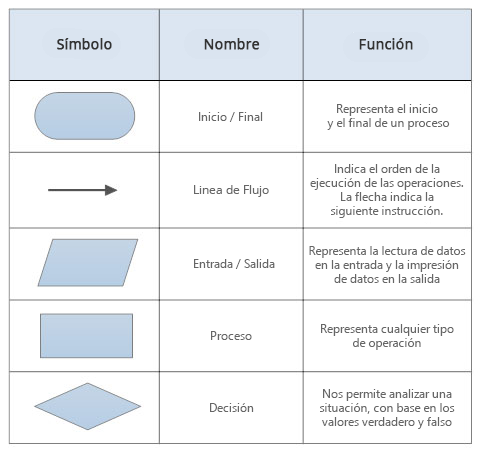

Simbolos de diagramas de flujo

Símbolos comunes de diagramas de flujo

Los diagramas de flujo utilizan formas especiales para representar diferentes tipos de acciones o pasos de un proceso. Las líneas y flechas muestran la secuencia de los pasos y las relaciones entre ellos. Estos se conocen como símbolos de diagrama de flujo.

ProcesoInicio o FinalEntrada / SalidaDecision

¿Qué formas se utilizan en los diagramas de flujo?

Los diagramas de flujo constan de algunas formas geométricas comunes que representan pasos. La forma más común es un rectángulo quese utiliza para mostrar una sola acción u operación.

Mire este vídeo rápido para obtener más información sobre los símbolos de diagramas de flujo.

¿Cuáles son los símbolos básicos de un diagrama de flujo?

Repasemos cada símbolo del diagrama de flujo individualmente.

Start and End Symbol

Símbolo de Inicio / Final

El símbolo de terminación marca el punto inicial o final del sistema. Por lo general, contiene la palabra "Inicio" o "Fin".

Action or Process Symbol

Símbolo de Acción o Proceso

Un rectangulo solo puede representar un solo paso dentro de un processo ("agregar dos tazas de harina"), o un subproceso completo ("hacer pan") dentro de un proceso más grande.

Document Symbol

Símbolo del Documento Impreso

Un documento o informe impreso.

Multipe Documents Symbol

Símbolo de Multidocumento

Representa multidocumento en el proceso.

Decision Symbol

Símbolo de Decisión o Ramificación

Un punto de decisión o ramificación. Las líneas que representan diferentes decisiones surgen de diferentes puntos del diamante.

Input/Output Symbol

Símbolo de Entrada / Salida

Representa el material o la información que entra o sale del sistema, como una orden del cliente (entrada) o un producto (salida).

Manual Input Symbol

Símbolo de Entrada Manual

Representa un paso en el que se pide al usuario que introduzca la información manualmente.

Preparation Symbol

Símbolo de Preparación

Representa un ajuste a otro paso en el proceso.

Connector Symbol

Símbolo del Conector

Indica que el flujo continúa donde se ha colocado un símbolo identico (que contiene la misma letra).

Or Symbol

O Símbolo

Indica que el flujo del proceso continúa en más de dos ramas.

Summoning Junction Symbol

Símbolo de Unión de Invocación

Indica un punto en el diagrama de flujo en el que múltiples ramificaciones convergen de nuevo en un solo proceso.

Merge Symbol

Símbolo de Fusión

Indica un paso en el que dos o más sub-listas o subprocesos se convierten en uno.

Collate Symbol

Símbolo de Intercalar

Indica un paso que ordena información en un formato estándar.

Sort Symbol

Símbolo de Ordenar

Indica un paso que organiza una lista de elementos en una secuencia o establece según algunos criterios predeterminados.

Subroutine Symbol

Símbolo de Proceso Predefinido

Indica una secuencia de acciones que realizan una tarea específica incrustada dentro de un proceso más grande. Esta secuencia de acciones podría describirse con más detalle en un diagrama de flujo separado.

Manual Loop Symbol

Símbolo del Operación Manual

Indica una secuencia de comandos que continuarán repitiéndose hasta que se detenga manualmente.

Loop Limit Symbol

Símbolo de Límite de Bucle

Indica el punto en el que debe detenerse un bucle.

Delay Symbol

Símbolo de Retardo

Indica un retraso en el proceso.

Data Storage or Stored Data Symbol

Almacenamiento de Datos o Símbolo de Datos Almacenados

Indica un paso donde se almacenan los datos.

Database Symbol

Símbolo de la Base de Datos

Indica una lista de información con una estructura estándar que permite buscar y ordenar.

Internal Storage Symbol

Símbolo de Almacenamiento Interno

Indica que la información se almacenó en la memoria durante un programa, utilizado en diagramas de flujo de diseño de software.

Display Symbol

Símbolo de Visualización

Indica un paso que muestra información.

Off Page

Conector Fuera de Página

Indica que el proceso continúa fuera de la página.

Preguntas frecuentes (FAQ) sobre los símbolos de diagrama de flujo

¿Qué significa el símbolo de diagrama de flujo de paralelogramo?

Un paralelogramo representa datos en un diagrama de flujo. Los datos son una entrada que un proceso requiere o una salida que el proceso transfiere al siguiente paso.

Parallelogram Symbol

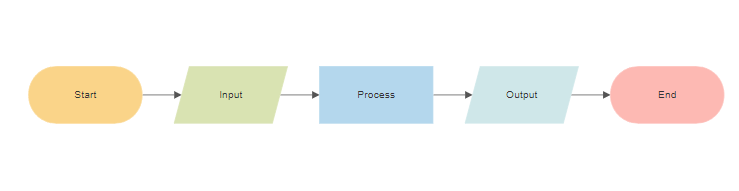

¿Cuáles son los tipos de diagramas de flujo?

Los tipos de diagramas de flujo más comunes son:

  • Diagrama de flujo del proceso
  • Diagrama de flujo de carril
  • Diagrama de flujo de trabajo
  • Diagrama de flujo de datos
  • Diagrama EPC
  • Diagrama SDL
  • Mapa de proceso
  • Diagrama de flujo del proceso

Lea sobre los tipos de diagramas de flujo en detalle aquí.

Type of Flowchart

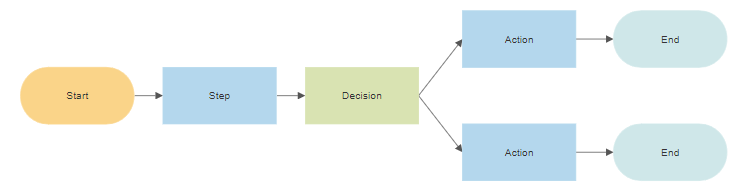

¿Qué son las entradas y salidas en un diagrama de flujo?

La entrada y la salida son los componentes fundamentales de un proceso utilizado para describir un programa de software. Por ejemplo, la entrada podría ser proporcionada por un usuario como en un cajero automático o en un formulario en línea o podrían ser datos proporcionados por un instrumento como una lectura de temperatura. El programa tendrá código para interpretar la entrada y generar una salida. El resultado podría ser una serie de cosas: un mensaje impreso en la interfaz de usuario o datos entregados a otro proceso.

Input/Output Flow

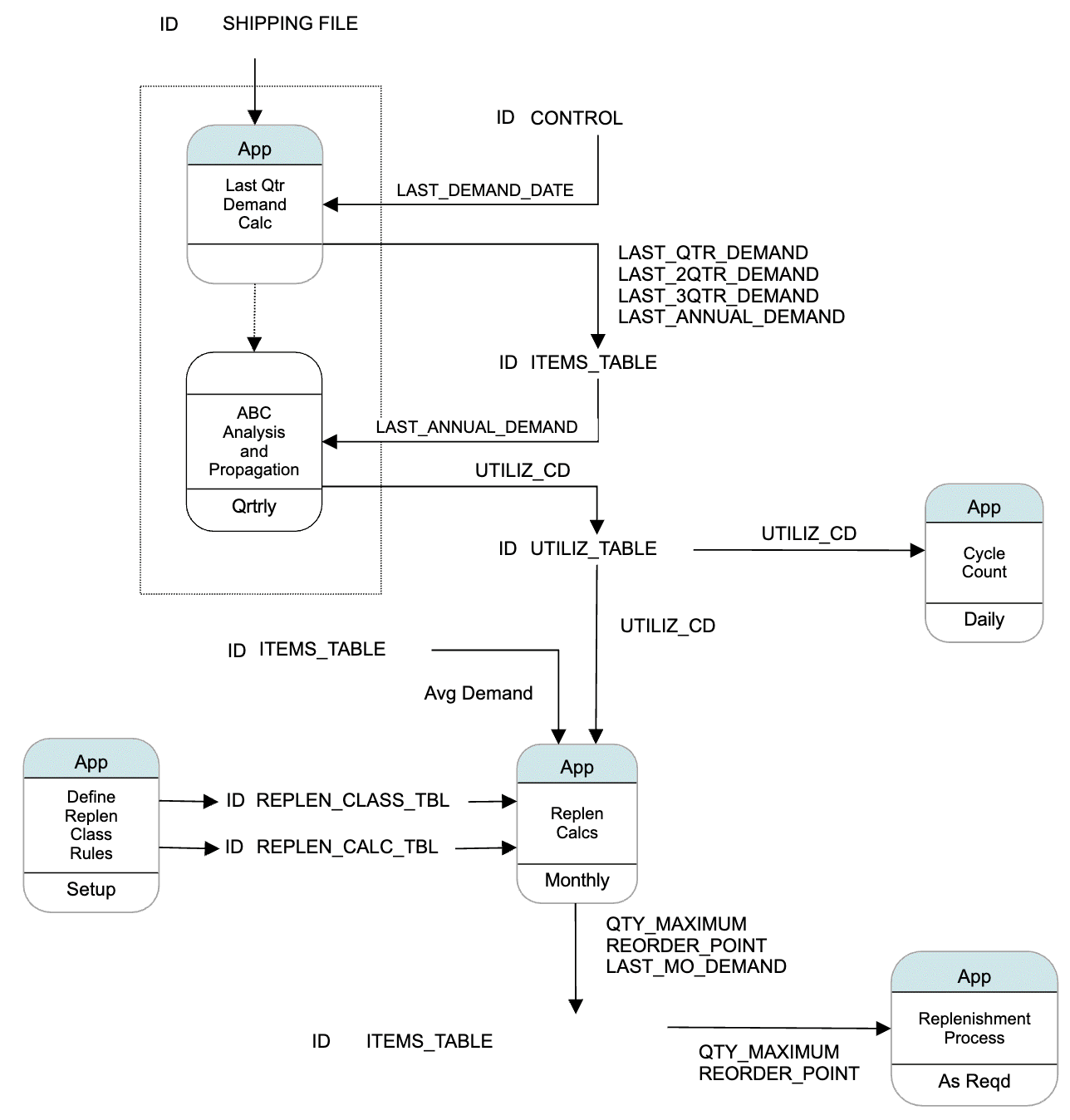

¿Cúales son los símbolos utilizados en los diagramas de flujo de datos (DFD)?

Hay dos tipos diferentes de enfoques para los símbolos en los diagramas de flujo de datos: Yourdon y Coad y Gane y Sarson.

En el diagrama de Yourdon y Coad, los procesos se representan como círculos, mientras que en el diagrama de Gane y Sarson los procesos son cuadrados con esquinas redondeadas.

Obtenga más información sobre las diagramas de flujo de datos.

Data Flow Diagram

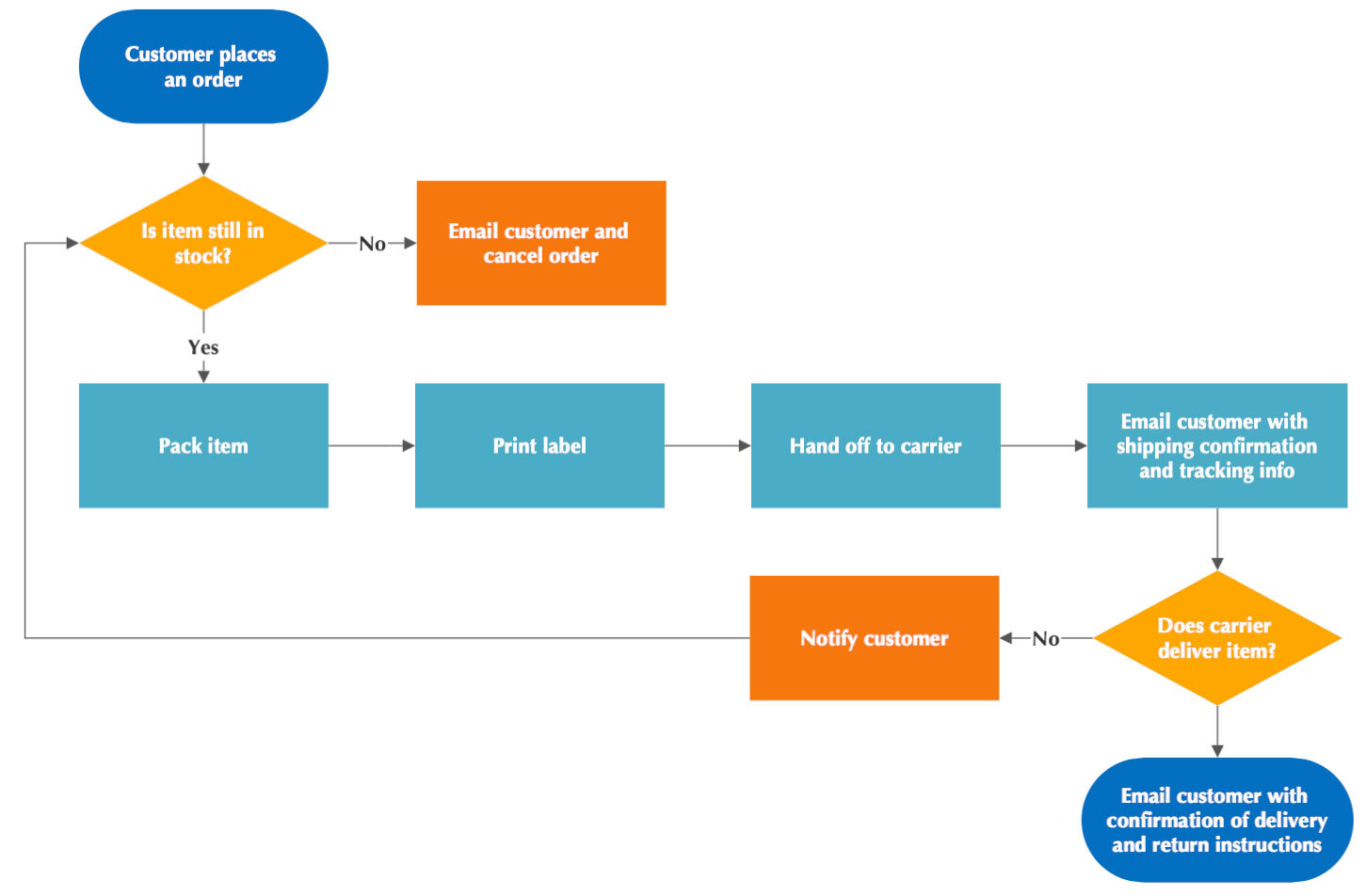

Consejos rápidos para utilizar símbolos de diagrama de flujo

La mayoría de los símbolos de diagrama de flujo que se muestran aquí se utilizan en aplicaciones muy específicas, como un diagrama de flujo de datos utilizado para la programación de computadoras. A menos que tenga conocimientosespecializados y su diagrama se esté desarrollando para un grupo de pares con conocimientos similares, es mejor ceñirse a los símbolos básicos del diagrama de flujo. Si en su diagrama aparecen más símbolos que los más básicos del diagrama de flujo, es una buena práctica incluir una leyenda o una clave de símbolo.

La mayoría de los diagramas de flujo deben crearse utilizando únicamente los símbolos Inicio/Fin y Acción o Proceso y deben seguir un conjuncto muy básico de mejores prácticas. Seguir estos dos símbolos principales del diagrama de flujo es la mejor manera de garantizar que su diagrama sea fácil de entender.

Easy Flowchart
